产品概述

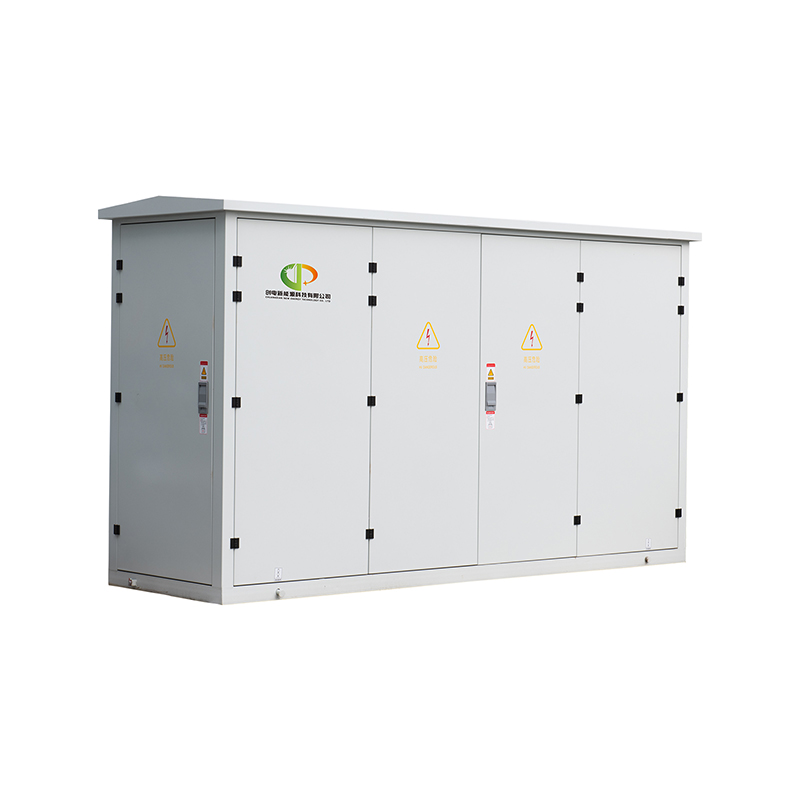

XGW-12/24 户外高压环网柜（开闭所）是新一代模块化、多功能组合、高可靠性、结构紧凑且免维护的环网开关设备，适用于10/20kV 供电线路的环网供电或双辐射供电，亦可用于终端供电，对被供电的地区能起到电能的控制和保护作用。广泛用于供电负荷密度大，用电缆馈电网络的城市环网配电及大型工厂、居民小区等。
XGW-12/24 户外高压环网柜（开闭所）主要由 SF6 气体全绝缘全封闭紧凑型开关设备（C-GIS）和金属（或非金属）外箱体组成，所有高压带电部分封闭在 SF6 气体绝缘的不锈钢箱体内，按用户需要可按照进线单元、出线单元、计量单元、联络单元、PT（电源）单元等排列自由组合，并可加载配电自动化系统，安装简单、通风良好、美观环保、无凝露问题、不受环境影响。
XGW-12/24 户外高压环网柜（开闭所）满足 IEC298、IEC694、GB3906、GB11022 等标准要求。
型号及其含义
| ① | 箱式 |
| ② | 气体绝缘金属封闭开关 |
| ③ | 户外安装 |
| ④ | 额定电压（kV） |
正常使用环境条件
> 环境温度：+45℃ ~-35℃，最大温差≤ 25℃ ;
> 海拔高度：≤ 2000m；
> 湿度：相对湿度日平均值＜ 95%；水蒸气压力日平均值＜ 2.2kPa；
月相对湿度平均值＜ 90%；月水蒸气压力平均值＜ 1.8kPa；
> 抗震能力：地震烈度不超过 8 度；
> 周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染；
> 对于户外高压环网柜在超出正常使用条件情况下使用时，需与制造厂协商，并取得一致意见。
技术参数
| 名称 | 单位 | 参数 | ||
| 额定电压 | kV | 12/24 | ||
| 额定频率 | Hz | 50/60 | ||
| 额定电流 | A | 630,1250,1600,2000 | ||
| 额定绝缘水平 | 工频耐受电压 | kV | 相间、相对地 | 一次隔离断口 |
| kV | 42/60 | 48/79 | ||
| 雷电冲击耐受电压 | kV | 75/125 | 85/145 | |
| 辅助控制回路工频耐受电压 | V | 2000 | ||
| 额定短路开断电流（有效值） | kA | 16,20,25,31.5 | ||
| 额定关合电流（峰值） | kA | 40,50,63,80 | ||
| 额定动稳定电流（峰值） | kA | 40,50,63,80 | ||
| 额定热稳定电流（有效值） | kA | 16,20,25,31.5 | ||
| 辅助控制回路额定电压 | V | DC24,DC48,DC/AC110,DC/AC220 | ||
| 防护等级 | 外壳 IP44，气箱 IP67 | |||
